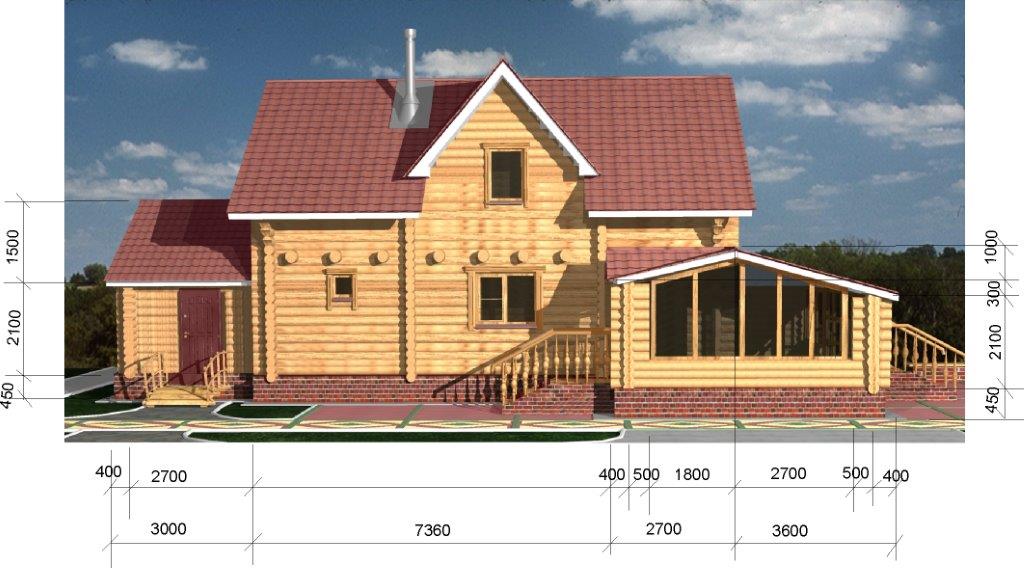

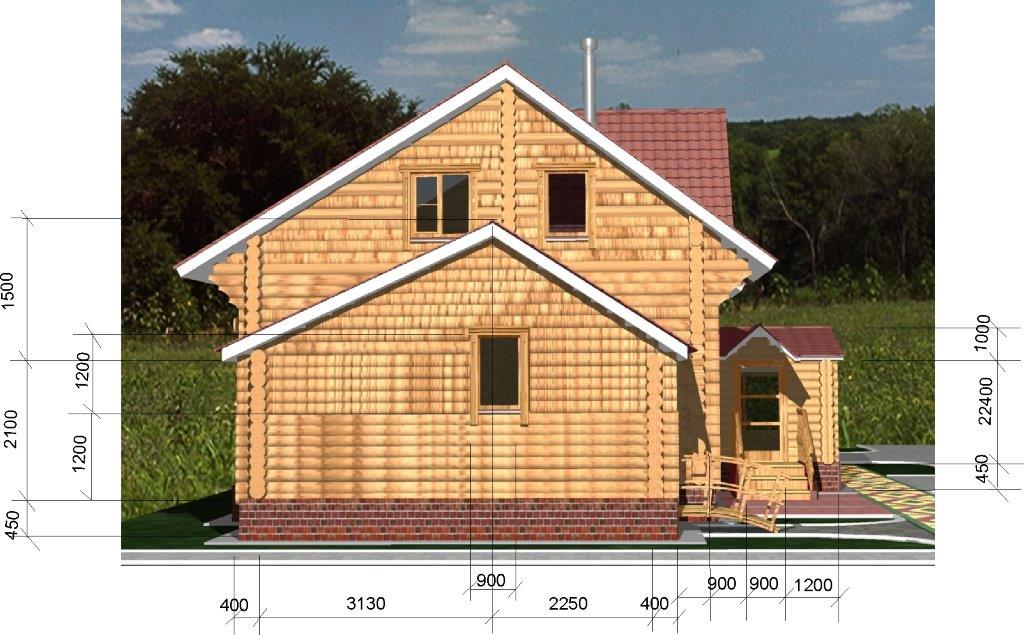

Представляем Вашему вниманию решения по молниезащите частного дома.
Мероприятия выполнены в соответствии с ПУЭ 7-е изд. Глава 1.7, СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).
Частные дома относятся к обычным с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.
Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.
Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:
- Установка двух стержневых молниеприемников высотой 4 м, крепление которых осуществляется по краям конька крыши. Учтено, что 1 м длины стержня уходит на крепление.
- Устройство двух токоотводов с применением омедненной проволоки D=8 мм. Молниеприемники также соединяются между собой для организации двух токоотводов от каждого молниеприемника. Токоотводы следует располагать не ближе чем в 3 м от входов или в местах недоступных для прикосновения людей. Крепление токоотводов на крыше осуществляется с помощью зажимов GL-11747A. Крепление токоотводов к стене производится с помощью зажимов GL-11703A.
- Монтаж заземляющего устройства, состоящего из трех вертикальных электродов (омедненных штырей диаметром 14 мм.) длиной 3 м, объединенных горизонтальным электродом (проволока омедненная D=10мм). Расстояние между вертикальными электродами не менее 5 метров, расстояние от горизонтального электрода до стен здания 1 м, глубина 0,5 метра.
- Соединение токоотвода с выводом омедненной полосы из земли осуществляется с помощью контрольного зажима GL-11562A.

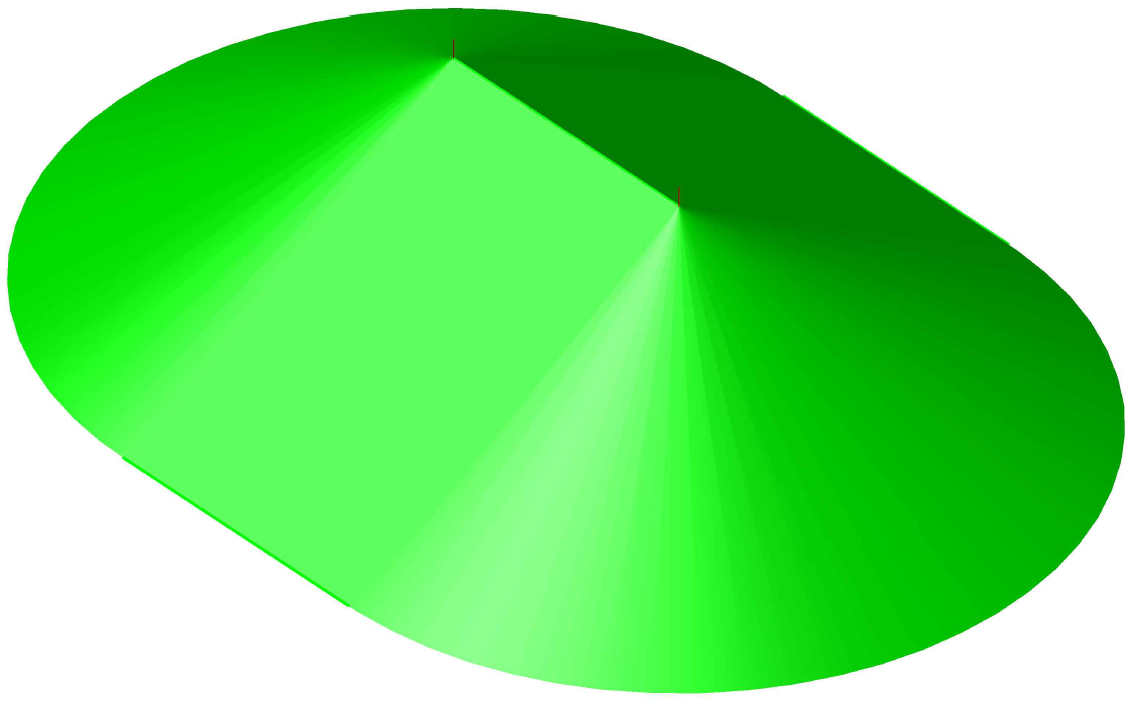

Зона защиты стержневого молниеотвода, соответствующая зоне Б РД показана на рисунке 2.

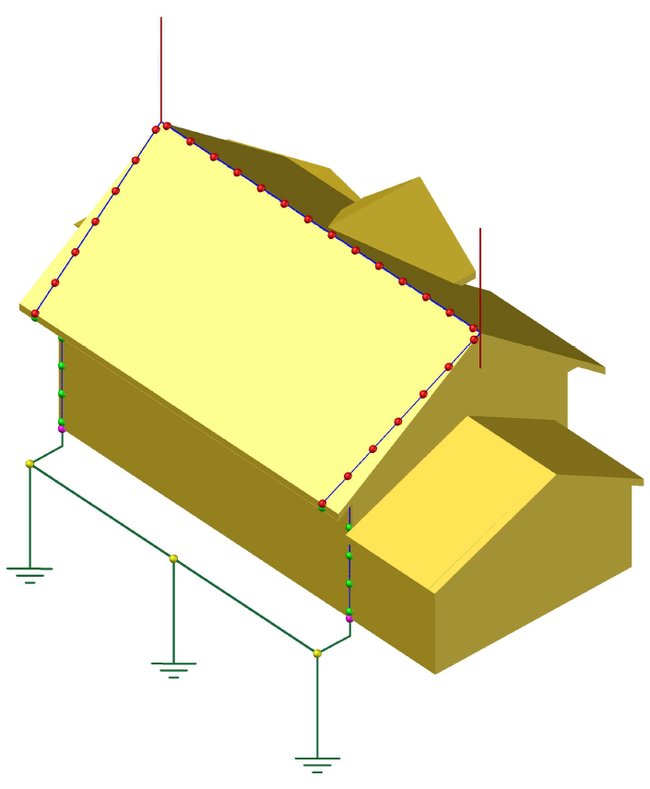

Рисунок 1 – Схема расположения элементов молниезащиты
Расчет заземления проведен с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»).
Расчетное сопротивление заземляющего устройства составляет 9.07 Ом, что ниже значений 10 Ом и 30 Ом, предъявляемых ПУЭ:
В соответствии с ПУЭ п. 1.7.103 Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 10 Ом соответственно при линейных напряжениях 380 В источника трехфазного тока или 220 В источника однофазного тока.
Сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 30 Ом при линейном напряжении 380 В источника трехфазного тока или 220 В источника однофазного тока.
